Relatórios de teste

Teste de queda de interruptores de proteção de circuito de alta-precisão

1. Visão geral do teste

Um teste de queda foi realizado em um interruptor de proteção de circuito de alta-precisão de uma marca elétrica reconhecida mundialmente. O switch permaneceu em sua embalagem original de fábrica durante todo o teste. O objetivo foi verificar se o produto pode suportar quedas acidentais durante carga, descarga e transporte sem danos estruturais, degradação do desempenho elétrico ou perda da funcionalidade de proteção.

O teste foi realizado pela Hesheng Innovation Development Co., Ltd. Todos os testes atenderam às especificações do cliente e aos padrões internacionais aplicáveis. O teste foi realizado primeiro em nosso laboratório e depois repetido de forma independente pelo cliente em sua fábrica. Ambas as rodadas foram bem sucedidas.

Informações de teste:

Organização de testes: Hesheng Innovation Development Co., Ltd.

Produto: interruptor de proteção de circuito de alta-precisão com embalagem padrão de exportação

Peso líquido embalado: Aproximadamente 8,24 kg

Dimensões embaladas: 280 mm (C) × 550 mm (L) × 225 mm (A)

Método de teste: Especificações do cliente combinadas com padrões internacionais

Sequência de teste: teste-de laboratório interno (Hesheng) → re-verificação de fábrica do cliente

Resultado final: Todos os critérios aprovados. O cliente expressou alta satisfação.

2. Padrões e Bases de Teste

O teste de queda foi realizado estritamente de acordo com as necessidades do cliente. Para garantir o rigor científico e a rastreabilidade dos dados, foram também referenciadas as seguintes normas internacionais:

ASTM D5276-19 – Método de teste padrão para teste de queda de contêineres carregados

ISO 2206:1987 – Embalagem – Pacotes de transporte completos e cheios – Identificação de peças

ISO 2248:1985 – Embalagem – Pacotes de transporte completos e cheios – Teste de impacto vertical

ASTM D4169-23 – Cronograma de teste de desempenho padrão para contêineres de transporte

Condições de teste:

Altura de queda: 610 mm

Superfície de impacto: Placa de concreto ou aço com espessura mínima de 13 mm e planicidade de 2 mm

Sequência de queda: 6 faces, 3 arestas e 1 canto – 10 quedas no total

Tolerância do ângulo de liberação: Dentro de 2 graus para quedas de face e borda; dentro de ±5 graus ou ±10% para quedas de canto

Tolerância à velocidade de impacto: dentro de ±1% da velocidade teórica de-queda livre

3. Procedimento de teste

3.1 Preparação

A embalagem original de fábrica foi utilizada sem modificações e devidamente lacrada. Cada face, aresta e canto foram marcados de acordo com a ISO 2206 para garantir orientação consistente em todas as quedas.

3.2 Execução de Quedas – 10 Quedas

Gotas faciais: Face 1 a Face 6 (uma gota por face)

Quedas de borda: Borda 3-4, Borda 3-5, Borda 4-5 (uma queda por borda)

Queda de canto: Canto 3-4-5 (uma queda)

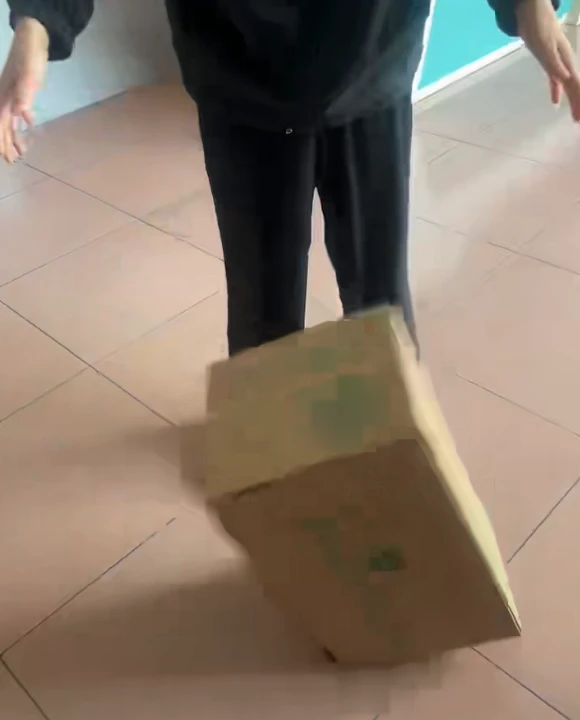

Fotografia de teste

cair depois

cair antes

Queda de canto

3.3 Pré-teste e pós{2}}inspeção de teste

As seguintes inspeções foram realizadas antes e depois da sequência de queda pela Hesheng Innovation Development Co., Ltd.:

Inspeção visual: rachaduras, deformações, arranhões ou quebras

Inspeção elétrica: Tensão suportável, nível de descarga parcial e resistência do circuito principal

Inspeção funcional: Operação elétrica e mecânica, desempenho de proteção

4. Resultados dos testes e critérios de aceitação

Critérios de aceitação-especificados pelo cliente:

Resultados do teste:

Teste de laboratório de Hesheng: Todas as 10 gotas foram aprovadas. Todos os critérios atendidos.

Novo-teste de fábrica do cliente: a verificação independente confirmou o desempenho consistente.

Feedback do cliente: Os resultados superaram as expectativas. Alta satisfação com a qualidade do produto.

5. Marca e Garantia de Qualidade – Produto do Cliente

O produto testado é fabricado por uma marca elétrica-renomada mundialmente, com décadas de experiência em interruptores de proteção de média- e alta-tensão. A marca mantém total-controle de qualidade desde o design e seleção de materiais até a embalagem final. A empresa possui certificações ISO 9001 e ISO 14001.

Os testes foram validados em dois ambientes independentes: o laboratório Hesheng Innovation e a própria fábrica do cliente.

6. Valor fundamental e confiabilidade

Testes conduzidos pela Hesheng Innovation Development Co., Ltd e pelo produtor interno do produto.

Testes autênticos com fotografias reais, procedimentos padrão e dados totalmente rastreáveis

Cumprimento estrito das especificações do cliente e dos padrões internacionais

Verificação dupla por meio de testes laboratoriais Hesheng e retestes-conduzidos pelo cliente

Desempenho confiável confirmado: sem danos, sem degradação de desempenho e sem falha de proteção após 10 quedas

Apoiado por uma marca global com reputação estabelecida em qualidade e serviço
